建议打开手机自动旋转，横屏浏览本页面
产品与服务
Gransport™3301
一款羟基丙烯酸水分散体，可与氨基树脂制备水性工业烘烤涂料，也可与脂肪族聚异氰酸酯混合制备水性双组分清漆和面漆。
主要性能：
- 具有良好的颜料润湿性和高度的剪切稳定性
- 具有良好的光泽、附着力、柔韧性和高硬度
- 具有优异的耐化学品性、耐水性、耐溶剂性
应用领域：
底漆/中涂，面漆，罩光清漆、一般金属、卷钢、卷铝，摩托车、电动车、三轮车轮毂
产品图片：

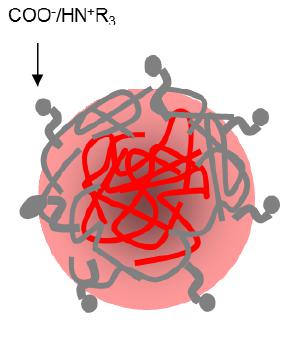

羟丙分散体结构示意图
| 主要技术参数 | |
| 外观 | 乳白色略泛蓝液体 |
| 固含量% | 45+1 |
| 粘度/23℃ | 1000+450cp |
| 酸值，基于固体 | 19mgKOH/g |
| 羟值(%)，基于固体 | 3.3 |
| 比重g/cm³ | 1.06 |
| 挥发物质 | 100#溶剂油、乙二醇单丁醚 |
Gransport™3301用于金属烤漆推荐配方：
| 30%MA无树脂浆 | 成品配方 | |||||
| 去离子水 | 49.8 | 去离子水 | Gransport™3301 | 70 | 主树脂 | |
| BYK190 | 20 | 分散剂 | DMEA | 0.2 | 中和剂 | |
| 炭黑 | 30 | 颜料 | CYMEL325(80%) | 7.5 | 氨基树脂 | |
| 杀菌剂 | 0.1 | 杀菌剂 | 30%MA无树脂浆 | 10 | 自制色浆 | |
| BYK1711 | 0.1 | 消泡剂 | BYK346 | 0.5 | 流平剂 | |
| BCS | 5 | 溶剂 | ||||
| H2O | 6.8 | 去离子水 | ||||
| 配方预期参数 | |
| 固含量，wt% | 35-40 |
| PH值 | 8.0-8.5 |
| 施工粘度 | 20-30 |
| 施工方式 | 实验室手工喷涂 |
| 烘烤条件 | 室温/10min +145℃/30min |
Gransport™3301烤漆基本性能测试结果：
| 评估项目 | 结果 | 测试标准 |
| 光泽（60°） | 90 | GB/T1743-98 |
| 附着力（马口铁，1mm） | 0级 | GB/T9286-86 |
| 冲击 | 50cm.kg | GB/T1732-93 |
| 硬度 | ＞5H | GB/T6739-96 |
| 弯曲 | 3mm | GB/T1731-93 |
| 耐水（40℃） | 72小时不起泡不脱落，附着力0级 | GB/T1733-93 |
| 耐酸（0.1N H2SO4溶液） | 24h无变化 | GB/T1771-91 |
| 耐碱（0.1N NaOH溶液） | 96h无变化 | GB/T1771-91 |
| 耐盐雾（中性盐雾） | 160h | GB/T1771-91 |
| 耐溶剂（乙醇） | 20次擦拭不掉色 | GB/T23989-2009 |
注：干膜厚度：20-30um；基材：马口板
上一个：Gransport™4303
