产品和服务

膜分离单元系统

双极膜电渗析膜堆

1.1两室BPED 2-cell BPED

原理:

双极膜是一种新型的离子交换复合膜,它通常由阳离子交换层、界面亲水层和阴离子交换层复合而成。在直流电场的作用下,双极膜可将水解离,在膜两侧分别得到H+和OH-。利用这一特点,将双极膜与阴离子交换膜组合成两室BPED系统(2CBPED-A);将双极膜与阳离子交换膜组合成两室BPED系统(2CBPED-C)。

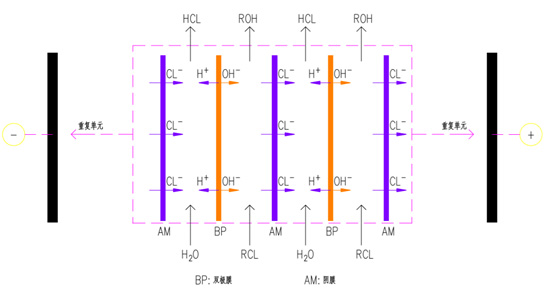

2CBPED-A原理图

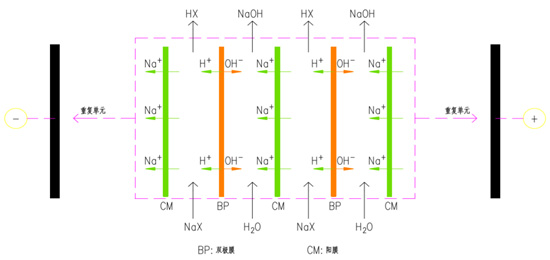

2CBPED-C原理图



应用领域:

(1)2CBPED-A主要应用于提高物料pH和有机碱的生产;

(2)2CBPED-C主要应用于降低物料pH和有机酸的生产;



1.2、三室BPED  3-cell BPED

原理:

三室BPED是由双极膜和阴阳离子交换膜共同组成的双极膜电渗析系统。能够在不引入新组分的情况下将水溶液中的盐转化为对应的酸和碱;

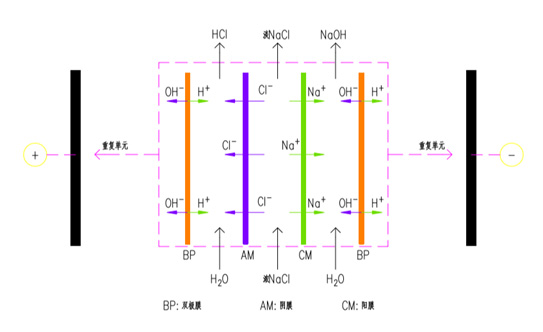

三室BPED原理图

应用领域:

主要应用于将盐拆分为对应的酸和碱。如NaCl拆分为NaOH和HCl;Na2SO4拆分为NaOH和H2SO4



产品参数

序号

项目

单位

指标

1

膜片尺寸

cm×cm

102×46

2

单对有效膜面积

m2

0.32

3

膜对数

150

4

膜堆有效膜面积

m2

48

5

阴极板

不锈钢

6

阳极板

金属氧化物涂层电极

7

设备管道

FRPP

8

设备框架

碳钢喷漆



膜堆设计和制作的特色:

(1)特殊的两端进料设计使得膜堆具有稳定的液流与压力;

(2)灵活可靠的膜堆设计使得膜堆的维护、清洗、拆卸以及组件更换很容易;备用组件储存方便。

(3)集成极室的设计,使得膜堆极室不需要单独的管路与控制回路。



进料要求BPED膜堆进料要参数

序号

项目

单位

指标

1

温度

ºC

4-38

2

TDS

%

5-10

3

操作压力

bar

2-4

5

浊度

NTU

<2

6

TOC

mg/L

<60

7

COD

mg/L

<200

8

多价阳离子

mg/L

<0.5

9

油含量

mg/L

<1

注:两室BPED对进料TDS含量没有明确要求。
